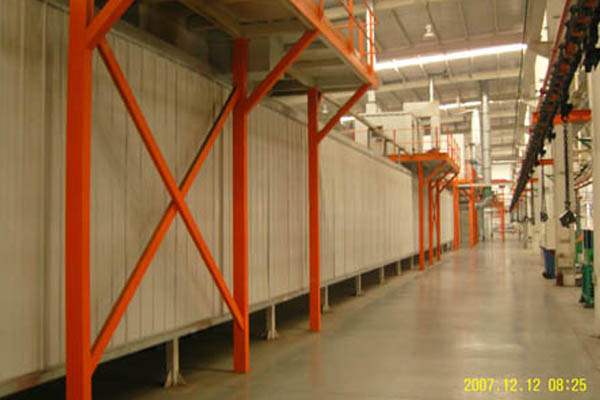

什么是直通式烘干室

直通式烘干室是工業涂裝、干燥等生產線中常用的一種連續式熱風烘干設備，主要用于對懸掛或放置在輸送系統上的工件進行加熱固化、干燥或預熱處理等。

直通式烘干室是應用對流傳熱的原理，以熱空氣為載體，通過對流的方式將熱量傳遞于工件使工件加熱，或利用遠紅外輻射電加熱使工件加熱，從而達到涂膜固化、水份烘干之目的。

結構特點

• 呈長條形封閉通道，“一頭進、一頭出”，類似隧道；
• 內部設有輸送鏈、懸掛鏈或輥道，帶動工件連續通過；
• 配套熱風循環系統：風機 + 加熱器 + 送風/回風管道 + 均流板等。

主要特征

• 連續作業：適合大批量、流水線生產，生產效率高。
• 溫度可控：可按工藝設定升溫、保溫、冷卻曲線，溫度均勻性較好。
• 熱風循環：通過對流換熱，加快烘干速度，減少能耗。
• 空間利用率高：多為立體布置，占地相對較小。

直通式烘干室在設計階段的要求

直通式烘干室是涂裝生產線里常見的一種烘干設備，工件從一端進、另一端出，熱風在通道內循環，把涂層加熱固化。它的設計應滿足工藝性能、安全節能和結構可靠幾方面要求。

1. 工藝與性能設計

溫度參數匹配工藝

• 按涂料類型（如環氧、聚氨酯、粉末涂料等）確定烘干溫度區間和保溫時間；
• 常見設計溫度：80～250℃，需預留一定調節裕量；
• 爐溫均勻性一般要求：±5℃以內（關鍵區域可更嚴）。

熱風循環與氣流組織

• 采用直通式強對流：風機+加熱元件+送回風管路+均流板/導流板；
• 送風應沿工件主要表面方向，形成“穿流”或“掠流”，減少死區；
• 回風與排風位置要合理，避免短路，提高熱效率。

加熱系統配置

• 熱源可選：電加熱、燃氣（天然氣/液化氣）、燃油、導熱油、蒸汽換熱等；
• 加熱功率按最大產能、升溫時間和熱損失計算，并留10%～20%余量；
• 燃燒類熱源需配防爆、熄火保護、排煙處理等措施。

保溫與熱工設計

爐體應有良好保溫層，減少熱量外泄，降低運行成本；

• 常用材料：巖棉、硅酸鋁纖維氈、陶瓷纖維等，厚度根據工作溫度選；
• 爐壁外表面溫度：一般要求 ≤ 50～60℃（室溫+25℃左右）。

2. 結構與機械設計

殼體與骨架

• 殼體建議采用型鋼骨架 + 鋼板或不銹鋼板焊接/拼裝；
• 內壁板平整光滑、耐腐蝕、易清潔，必要時采用不銹鋼；
• 外壁板可采用彩鋼板等裝飾材料，兼顧美觀與防護。

爐體接縫密封

• 鋼板拼接縫：采用連續焊 + 密封膠/高溫密封膏雙重密封；
• 保溫護板搭接處：加設耐高溫密封條或高溫硅膠，并用壓條壓緊；
• 穿墻套管（電纜、風管、水管）：采用迷宮式結構 + 高溫密封墊圈，防止熱風沿縫隙外泄或冷空氣滲入。

門體與接口密封

• 進出口設自動或手動保溫門，門框與門扇間嵌裝硅橡膠或陶瓷纖維等耐高溫密封條，并在門關閉時靠自重或氣缸壓緊；
• 門開閉不應影響爐內氣流，宜短行程、快啟閉；
• 大型直通爐可采用雙層門或氣幕簾，減小開門時的熱量流失。

輸送兼容性

• 烘干室應與生產線輸送系統銜接順暢：懸掛鏈、地面鏈、輥道或臺車；
• 入口出口預留足夠過渡段，防止工件晃動、碰撞爐壁；
• 高溫段應考慮鏈條潤滑、導軌膨脹補償等問題。

3. 安全與環保設計

防火防爆

• 可燃氣體管道設安全閥、壓力表、泄漏報警；
• 烘干室內嚴禁積聚可燃氣體或粉塵，必要時設置防爆泄壓口；
• 電氣控制柜、接線盒應滿足相應防爆等級要求。

廢氣治理

• 烘干過程中若有VOCs揮發，應通過集氣罩收集；
• 接入焚燒爐（RTO/RCO）、活性炭吸附或其他廢氣處理裝置；
• 排氣溫度較高時需考慮余熱回收。

電氣與安全聯鎖

• 超溫報警、過載保護、漏電保護齊全；
• 風機故障或門未關閉到位時應禁止升溫或切斷加熱電源；
• 控制系統宜采用PLC+觸摸屏，便于設定工藝曲線及報警記錄。

總之，烘干室用于涂裝作業中涂層的加熱干燥、固化。直通式烘干室在室體強度、穩定性、保溫性、密封性等方面須達到行業標準要求。想要了解更多資訊，請關注公司網站相關產品：http://m.ynglgt.cn/products/
